導波雷達物位計

導波雷達系列物位計是基于時間差原理的新型物位計，電子部件發出的高頻脈沖信號沿導播材料傳播，此特點使得該型號物位計能適用于很多普通物位計無法測量的惡劣環境如：介電常數小、介質帶泡沫等。

導波雷達物位計

　　測量原理>>

　　導波雷達是基于時間行程原理的測量儀表，雷達波以光速運行，運行時間可以通過電子部件被轉換成物位信號。探頭發出高頻脈沖并沿纜繩傳播，當脈沖遇到物料表面時反射回來被儀表內的接收器接收，并將距離信號轉化為物位信號。

　　B：盲區 F：最大量程 E：滿倉 D：空高 L：物料高度

　　★注：使用雷達物位計時，務必使最高料位不能進入測量盲區

　　輸入>>

　　反射的脈沖信號沿纜繩傳導至儀表電子線路部分，微處理器對此信號進行處理，識別出微波脈沖在物料表面所產生的回波。正確的回波信號識別由智能軟件完成，距離物料表面的距離D與脈沖的時間行程T成正比：

　　D=C×T/2

　　其中C為光速

　　因空罐的距離E已知，則物位L為：L=E-D

　　輸出>>

　　通過輸入空罐高度E(=零點)，滿罐高度F(=滿量程)及一些應用參數來設定，應用參數將自動使儀表適應測量環境。對應于4-20mA輸出。

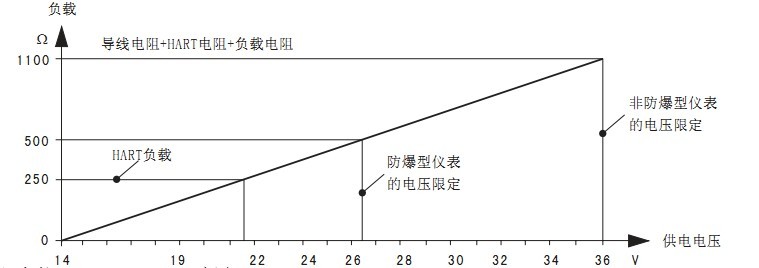

　　技術參數>>
