WP-R302C 彩屏無紙記錄儀
WP-R302C 16路萬能輸入彩屏無紙記錄儀，可輸入標準電流、標準電壓、頻率、毫伏、熱電偶、熱電阻等信號。
具有傳感器隔離配電輸出、繼電器報警輸出、變送輸出、流量積算、溫壓補償、歷史數據轉存、打印以及遠程通訊功能。
功能特點
| ?系統 | 1.采用最新大規模集成電路，國際名廠元器件精心設計。 |
| 2.高速、高性能32位ARM微處理器，畫面響應時間小于0.2秒，可同時實現16路信號的檢測、記錄、顯示和報警。 | |
| 3.5.6英寸320*234點陣TFT高亮度彩色圖形液晶顯示，LED背光、畫面清晰、寬視角。 | |
| 4.全隔離萬能輸入，可輸入多種信號，無需跳線，通過軟件組態即可。 | |
| 5.新型開關電源，85VAC~265VAC范圍內正常工作。 | |
| 6.集成硬件實時時鐘，掉電情況下時鐘也能準確運行。 | |
| 7.提供變送器+24VDC隔離配電。 | |
| 8.全鋁密封外殼及內部屏蔽板，保證儀表在惡劣環境中正常工作。 | |
| 9.大容量FLASH閃存芯片存貯歷史數據，掉電永不丟失數據。 | |
| 10.12路繼電器報警輸出。 | |
| ?信號 | 1.可輸入各種標準信號：標準電流、標準電壓、頻率、毫伏、熱電阻、熱電偶。 |
| 2.信號全量程精度±0.5%。 | |
| 3.通道間采用光電器件，完全隔離。 | |
| 4.提供標準4~20mA變送輸出。 | |
| ?軟件 | 1.軟件密碼鎖保證用戶組態安全。 |
| 2.中文菜單組態，可自由組態并顯示工程位號、工程單位。 | |
| 3.工程量顯示數值達到4位半，顯示范圍：-9999~19999，還支持真空度運算及科學計數法顯示。 | |
| 4.同時指示各路通道的下下限、下限、上限、上上限報警，可以記錄并顯示最近的15條報警信息。 | |
| 5.每個通道均支持流量累積功能，提供小時報表、8小時班報、12小時班報、日?qǐng)?bào)+月報等多種報表形式。 | |
| 6.多達4組溫壓補償，支持孔板、渦街等流量裝置及蒸汽、水、一般氣體等補償介質的補償運算。 | |
| 7.曲線顯示模式可選擇橫向曲線或縱向曲線。 | |
| 8.提供4組曲線組合，每組可自由選擇通道、自由選擇曲線顏色。 | |
| 9.內置GB2312二級漢字字庫（6500個漢字）。 | |
| 10.功能強大的T6輸入法，操作方便。支持漢字拼音輸入，數字、英文、特殊符號、上下標等字符輸入，采用國際標準編碼，解決特殊單位及漢字位號的輸入問題。 | |
| ?通訊 | 1.標準串行通訊接口：RS485和RS232C。 |
| 2.支持標準的Modbus-RTU通訊協議，提供多種數據類型，如百分量、工程量、累積量等。除支持本公司的上位機管理軟件外，還支持iFix、組態王、MCGS、力控等通用專業組態軟件，無需專用驅動。 | |
| 3.使用USB2.0接口轉存和備份歷史數據，最大支持2GB優盤。 | |
| 4.支持FAT32文件系統，Windows可自動識別備份數據文件，無需格式轉換。 | |
| 5.外接微型打印機，可手動打印數據、曲線，定時自動打印實時數據，滿足用戶現場打印的需要。 | |
| ?顯示 |
? 構造
安裝方式：嵌入式儀表板安裝（垂直儀表盤），允許向后最大傾斜30度安裝，左右水平。
儀表板厚度：2~26mm
外型尺寸：144(W)*144(H)*220(D)mm
重量：4kg
?輸入部分
輸入點數：1~12通道，16通道
測量周期：1秒

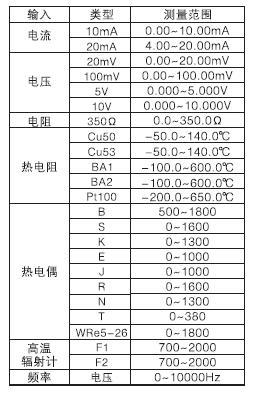

輸入種類：
?顯示部分
顯示器：5.6英寸TFT彩色LCD(320*234點)
顯示組：顯示組數：4組
每組可設置的通道數：4通道
顯示色彩：256色
通道位號：5個漢字或10個字母（數字）
通道單位：3個漢字或7個字母（數字）
狀態顯示：顯示畫面名稱，板卡狀態，報警狀態，USB設備標志，循環顯示標志

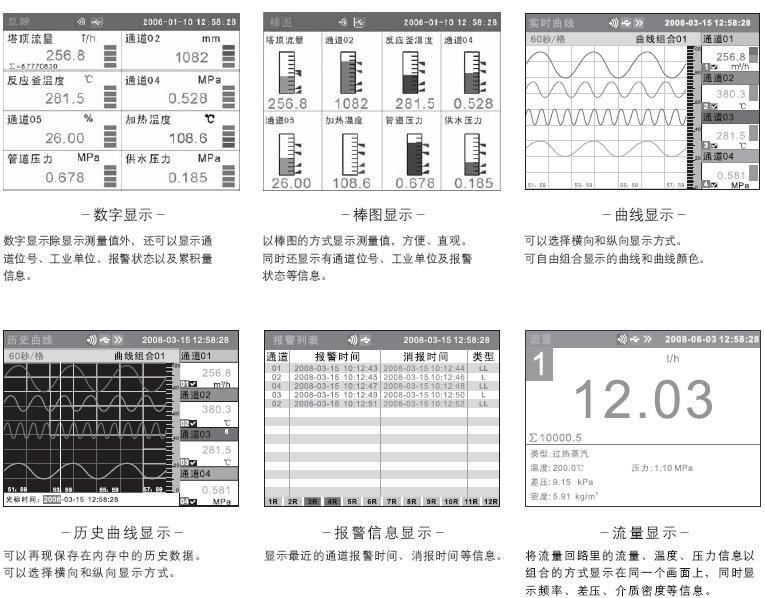

顯示畫面：測量數據顯示（總覽、數字顯示、棒圖顯示、曲線顯示），歷史曲線顯示，信息顯示（報警信息、累積報表），功能畫面（數據備份、打印）
總覽顯示：顯示所有的測量通道的數據和報警狀態
更新率：1秒
曲線顯示：可以縱向、橫向選擇
歷史曲線：可再現內存中存儲的數據
可放大1/2/4/8/16/32倍
報警信息：總共記錄顯示15條記錄
?溫壓補償功能
測量裝置： 孔板，渦街（電流型），渦街（頻率型）
測量介質： 蒸汽，水，一般氣體
蒸汽溫度： 0～600℃
蒸汽壓力： 0.1～22MPa
蒸汽狀態： 自動判斷飽和蒸汽和過熱蒸汽
水溫度： 0～150℃
水壓力： 0.6MPa、1.6MPa
氣體壓縮系數： 空氣、氧氣、氮?dú)饪勺詣?dòng)查詢，一般氣體可設置常數。
渦街系數： 0.00000～999,999

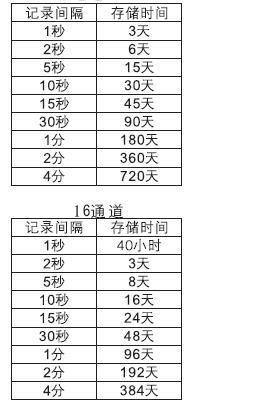

?存儲功能
外部存儲
媒體： 優盤
格式： FAT32
方式： 文件記錄
容量： 最大2G
內部存儲
媒體： 閃存
格式： 二進制保存
方式： 連續記錄
容量： 1~12通道
?報警功能
設置數： 每通道最多可設置4個報警。
報警種類： 上上限報警、上限報警、下限報警、 下下限報警
延遲報警： 可在參數設置中進行設置，所有報警使用同一設置。
設置范圍： 0～10秒。
顯示： 發生報警時，測量數據顯示畫面都有報警狀態顯示。
?關于時鐘
時鐘： 硬件時鐘，掉電保持運行。
運行范圍： 2001年～2099年
時鐘精度： ±10ppm(0 ～50℃)，不包括打開電源時所導 致的延遲誤差(1秒以下)。
?電源部分
額定電壓： 220VAC
使用電源電壓范圍：
85VAC～265VAC
額定頻率： 50Hz
啟動電流： 最大7.5A
功耗： 最大30W（包含選配功能）
正常運行條件
電源電壓： 220VAC
電源頻率： 50Hz
環境溫度： 0～50℃
環境濕度： 0%～85%（不結露）
預熱時間： 接通電源后30分鐘
安裝位置： 室內
?附加規格
?報警輸出繼電器
輸出點數：
1~12通道：0~12點
13~16通道：0~8點
觸點類型：常開觸點
觸點容量：3A/250VAC
?通信功能
媒體： RS-232或RS-485
協議： Modbus-RTU（從機）協議
通信速率： 1200/2400/4800/9600/19200/38400/57600
?打印功能
打印機： 面板式微型打印機
打印內容： 實時數據、歷史數據、累積報表
打印方式： 手工打印、定時打印
?模擬輸出
信號類型： 4～20mA
輸出通道數： 0～4通道可選。
輸出方式： 測量通道的變送輸出。
最大負載： 750Ω
?24VDC變送器電源輸出
輸出點數： 4回路
輸出電壓： 24VDC
額定輸出電流： 65mADC(過電流保護動作電流:約90mA)
?頻率輸入電源輸出
輸出電壓： 12VDC，24VDC
輸出點數： 與選配的頻率輸入數相同。
最大輸出電流： 30mADC
?USB接口
USB接口規格： 符合Rev2.0標準，主機功能
接口數： 1個（前面）
可連接的設備： USB存儲器（優盤）
?累積/報表功能
累積點數： 與輸入通道數相同，每個輸入通道均可累積
累積范圍： 0～999,999,999
報表種類： 時報、8小時班報、12小時班報、日?qǐng)?bào)+月報
| 報表長度： | 報表類型 | 時間長度 |
| 時報 | 16天 | |
| 8小時班報 | 128天 | |
| 12小時班報 | 192天 | |
| 日?qǐng)?bào)+月報 | 1年 |
