362A系列單晶硅絕壓變送器(精度達0.075%)
功能指標
應用場合
液體、氣體和蒸汽測量

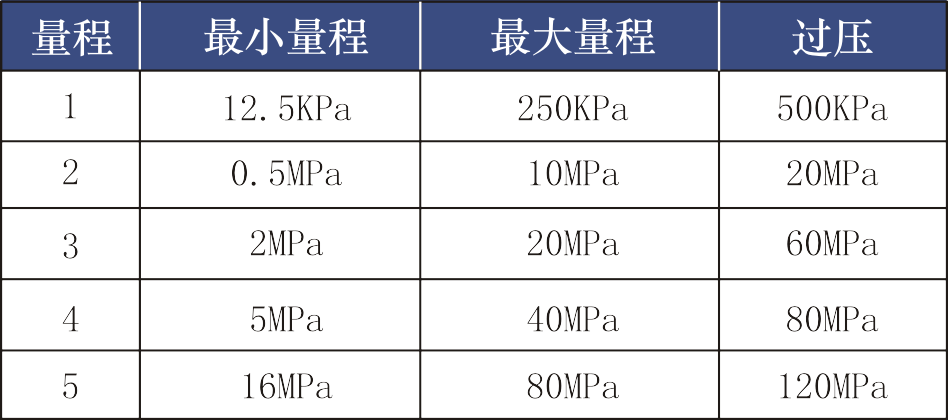

量程
量程比
最大20:1

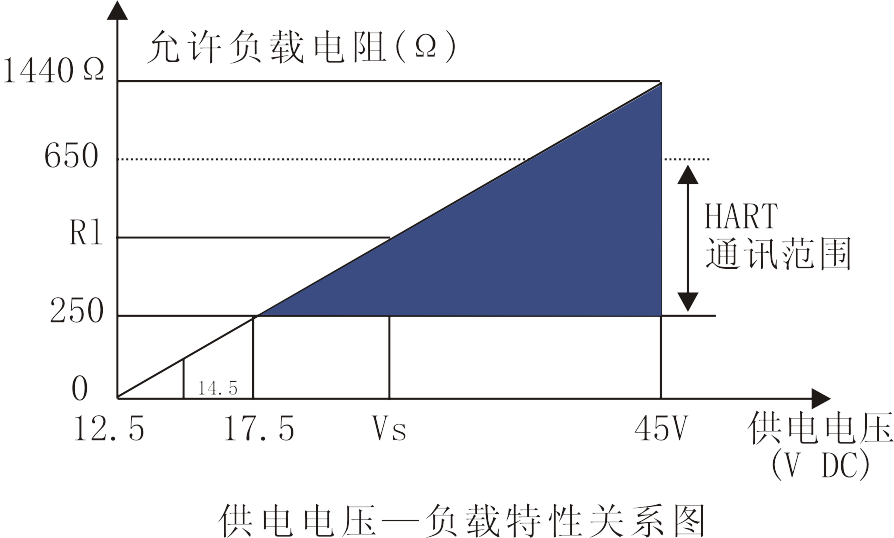

負載極限
注：帶背光顯示的變送器供電電壓范圍為14.5～45V
本安系列變送器供電電壓范圍為14.5～28V
HART通訊時的工作電壓大于17.5V
電源
要求外部電源供電。變送器不帶負載時工作電壓14.5-36V。
零點的正、負遷移
零點可在大氣壓與量程上限之間或OKPa與量程上限之間進行遷移，且校驗量程應大于或等于最小量程，量程上限值不得大于URL（量程上限）。
時間響應
時間常數：200毫秒
延遲時間：＜0.1秒
刷新速率：20次/秒（最?。?/div>
溫度極限
過程
硅油傳感器：-40℃至121℃
惰性液傳感器：-30℃至121℃
環境
-20℃～＋70℃(普通)
-40℃～＋85℃(最高)
-40℃～＋85℃(最高)
貯存
-46℃至110℃
-40℃至85℃(液晶表頭)
濕度極限
0-100%相對濕度
啟動時間
輸出代碼
2秒，無需預熱
故障方式
輸出代碼
如自診斷出傳感器或微處理器故障，變送器則驅動輸出一個高或低的報警信號以提醒用戶。報警輸出值取決于變送器的工廠組態方式
線性輸出：3.8＜I＜20.8
C4：I=20.8mA 故障高
CN：I=3.8mA 故障低
性能指標
（零基量程，參考條件，硅油充液，316不銹鋼隔離膜片）
精度指標
0.075%FS(標準提供選項)，包括線性，遲滯性和重復性影響
0.1%FS(20MPa以上)
0.065%FS（高精度選項，10MPa以下）
0.065%FS（高精度選項，10MPa以下）
阻尼時間
可根據現場實際情況設置時間常數，推薦1S
溫度漂移
≤0.075%FS/10℃
長期穩定性
≤0.02%FS/5年
振動影響
小于0.065%URL,振動測試條件：峰一峰值4mm(5-15Hz)
加速度2g（15-150Hz）及1g（150-2000Hz）
電源影響
＜0.01%量程/伏
安裝位置影響
與膜片面平行方向的安裝位置變化不會造成零漂影響,若安裝位置與膜片面超過90°的變化,在0.4KPa范圍內的零漂可通過調零校正,不影響量程。
瞬變電壓保護極限
電磁兼容符合國家標準：
《IEC6100-4-2》靜電放電抗擾度試驗 III級B類《IEC6100-4-4》電快速瞬變脈沖群抗干擾度試驗 III級B類
《IEC6100-4-5》浪涌（沖擊）抗擾度試驗 III級B類
通用指標
按IEC801-3測試
機械性能指標
電氣接口
ANSI(美標) NPT1/2(F)內螺紋
ISO(國標) M20×1.5內螺紋
過程接口
NPT1/2(F)內螺紋,NPT1/2(M)外螺紋,M20×1.5外螺紋/內孔Φ3(標準),M20×1.5外螺紋/內孔Φ10(粘稠介質)
過程連接件材料
隔離膜片
316L不銹鋼、哈氏合金C
過程接頭
316L不銹鋼CF-3M
非連接件
電子外殼
壓鑄鋁 IP65
涂層
噴塑
表蓋O型環
丁腈橡膠
灌充液
硅油或惰性液
重量
約1.11公斤
? 采用MEMS單晶硅高精度壓力傳感器
? 響應速度快、穩定性高
? 測量精度0.04-0.075%FS
? 量程比最大可達20:1
? 提供標準HART總線通訊模式
? 完善的自診斷及遠程通訊功能
? 帶背光高亮度的液晶顯示器
? 可360o旋轉的就地顯示屏幕
? 方便的就地清零功能
? 方便的就地零點、滿點設置調校功能
? 方便的就地電流回路校驗功能
