363D系列單晶硅雙法蘭遠傳式變送器
性能指標
總體性能是基于參考精度，環境溫度影響與量程靜壓影響的綜合誤差。
精度指標
±0.2%FS量程(常規)
具體性能指標
(零基量程,參考條件,硅油充液,316不銹鋼隔離膜片,4～20mA模擬輸出，數字微調值等于量程設定點值。)
精度
(參考精度包括遲滯性、基于端子的線性、設定能力和重復性)
±0.2%量程
若量程小于X
±[0.025+0.05
]%
]%

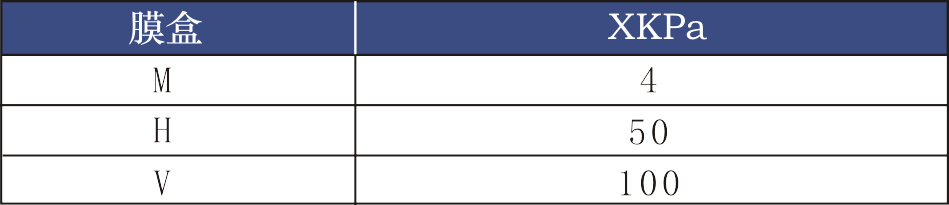

X取值
阻尼時間常數
總阻尼時間常數等于放大器部件和膜盒的阻尼時間常數之和。放大器組件阻尼時間常數在0～100秒范圍可調。
膜盒(硅油)
時間常數（秒）(可根據現場實際情況設置時間常數，推薦1S)
安裝位置影響
與膜片面平行方向的安裝位置變化不會造成零漂影響,若安裝位置與膜片面超過90°的變化,在0.4KPa范圍內的零漂可通過調零校正,不影響量程。
電源影響
小于±0.005%量程/伏
功能指標
量程與傳感器極限值

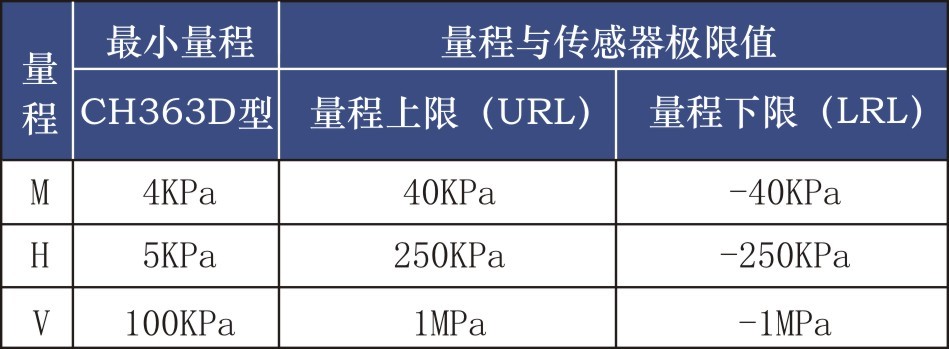

表1.363D型的量程與傳感器極限值
零點與量程調整要求
·零點與量程值可在表1中所標明的量程極限內任意設定。
·量程必須大于或等于表1中所標明的最小量程。
應用場合
液體，氣體與蒸汽的測量場合
輸出
二線4-20mA，用戶可選線性或平方根輸出。數字過程變量疊加于4-20mA信號上，適用于任何使用HART協議的主機。
電源
需要外部電源。標準變送器(4-20mA）空載時工作在 14.5-45V dc。
回路負載極限

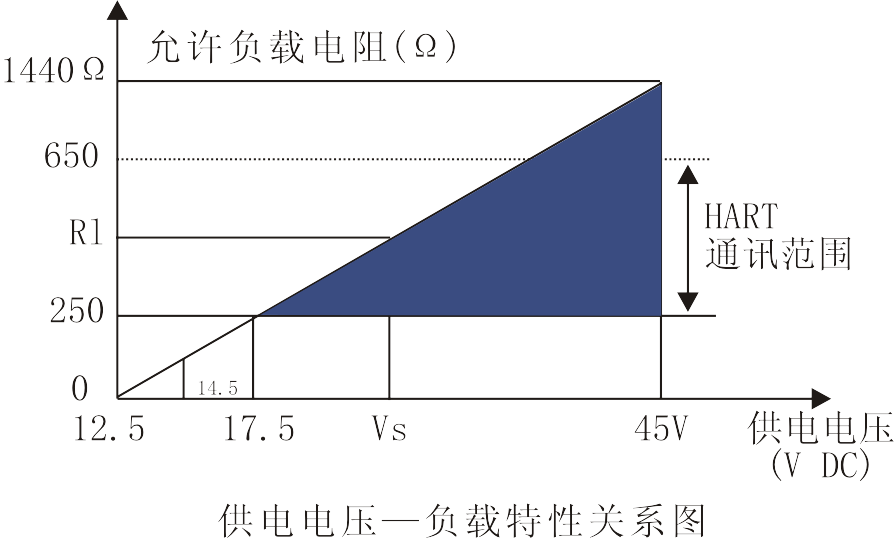

最大回路電阻由外部電源供電電壓決定，關系如下：
注：帶背光顯示屏的變送器供電電壓范圍為14.5～45V
本安系列變送器供電電壓范圍為14.5～28V
HART通訊時的工作電壓應大于17.5V
靜壓極限與最大過壓
對于363D型極限值為0psia至法蘭額定值或傳感器
額定壓力值中的小者。

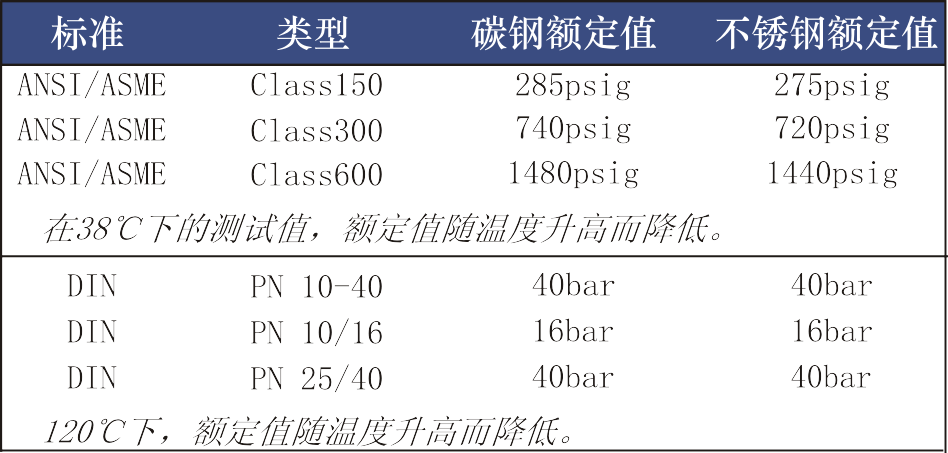

表2.363D型法蘭壓力額定值
故障方式
輸出代碼
如自診斷出傳感器或微處理器故障，變送器則驅動輸出一個高或低的報警信號以提醒用戶。報警輸出值取決于變送器的工廠組態方式：
線性輸出：3.8＜I＜20.8
C4：I=20.8mA 故障高
CN：I=3.8mA 故障低
溫度極限
環境
-20℃～＋70℃
貯存
-46℃～110℃
帶表頭：-40℃～85℃
過程
大于等于大氣壓下，見下表

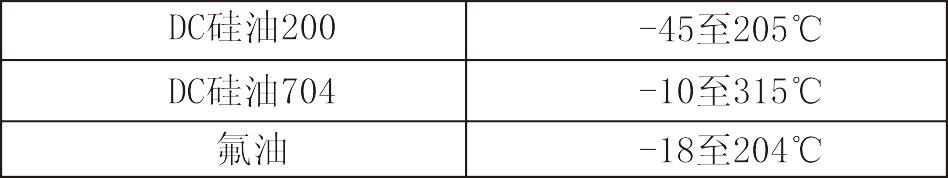

表3.363D過程溫度極限
濕度極限
0-100%相對濕度
啟動時間
變送器加電2秒內達到性能指標
機械性能指標
電氣接口
ANSI(美標) NPT1/2(F)內螺紋
ISO(國標) M20×1.5內螺紋
過程接口
高壓側：法蘭尺寸(執行國家、化工標準)
NP系列：DN25 DN40 DN50 DN80 DN100
PN2.5 PN6 PN10 PN16 PN25 PN40
Class系列：1英寸 1?英寸 2英寸、3英寸、4英寸
150lb、300lb
低壓側：法蘭尺寸(執行國家、化工標準)
NP系列：DN25 DN40 DN50 DN80 DN100
PN2.5 PN6 PN10 PN16 PN25 PN40
Class系列：1英寸 1?英寸 2英寸、3英寸、4英寸
150lb、300lb
過程接液件
過程隔離膜片：316L不銹鋼，哈氏合金C(插入筒無此選項)，鉭(插入筒無此選項)。
排液/排氣閥
316不銹鋼
過程法蘭與接頭
316不銹鋼
363D型過程接液件
法蘭式過程接口（變送器高壓側）
過程膜片，包括過程墊圈接觸表面
316L不銹鋼，哈氏合金C或鉭
伸出部分
316不銹鋼
安裝法蘭
碳鋼鍍鋅或不銹鋼
低壓側過程連接（變壓器低壓側）
隔離膜片
316L不銹鋼
低壓側法蘭與接頭
316不銹鋼
非接液件
電子外殼
壓鑄鋁 IP65
涂層
噴塑
表蓋O型環
丁腈橡膠
? 采用MEMS單晶硅高精度壓力傳感器
? 響應速度快、穩定性高
? 測量精度0.2%FS
? 量程比最大可達10:1
? 采用雙過載保護技術
? 提供標準HART總線通訊模式
? 完善的自診斷及遠程通訊功能
? 帶背光高亮度的液晶顯示器
? 可360o旋轉的就地顯示屏幕
? 方便的就地清零功能
? 方便的就地零點、滿點設置調校功能
? 方便的就地電流回路校驗功能
