WIDEPLUS-CT系列壓力變送控制器
>產品概述
WIDEPLUS-CT型壓力變送控制器是集壓力測量、顯示、控制、微機通訊于一體的多功能產品。該產品為全電子結構，前端采用帶隔離膜充油芯體的壓力傳感器，輸出信號由高精度、低溫漂和高可靠性的放大電路和模數轉換電路將數據送入微處理器，經運算后由高精度數模轉換電路變換為標準信號輸出。帶五個獨立繼電器接點輸出可直接替代電接點壓力表。它使用靈活，操作簡單，調節容易，廣泛應用于電力、自來水、水處理、石油、化工、冶金等各行業之中，對流體介質的壓力進行測量、顯示、控制和遠傳，是一種智能化的數字式壓力測量儀表。
>技術參數
模擬量輸出 (4～20)mA DC (負載電阻≤750Ω)
0～10 mA DC (負載電阻≤1.5KΩ）
(1～5)V DC (負載電阻≥250K ）
0～5V DC (負載電阻≥250K )
開關量輸出 繼電器控制輸出—ON/OFF(帶回差)
觸點容量 AC220V/2A；DC 24V/2A(阻性負載)
可控硅控制輸出— SCR (過零觸發脈沖)輸出:AC 400V/0.5A
固態繼電器輸出—SSR(固態繼電器控制信號)輸出:(5～24)V DC/30mA
通訊輸出 標準串行雙向通訊接口
通訊協議：RS-232C,RS-485
波特率: (300～9600)bps（自由設定）
測量范圍 相對壓力 最大0～60MPa 最小0～20kPa
絕對壓力 最大0～60MPa 最小0～20kPa
負相對壓力 (-0.1～1)MPa
測量精度 ±0.2%FS或±0.5%FS
分辨率 ±1字
顯示范圍 -1999～9999
顯示方式 四位高亮度LED數碼顯示，發光二極管工作狀態顯示，雙屏數碼顯示
控制/報警 可選擇上限、下限或上上限、下下限控制/報警輸出
方 式 繼電器ON/OFF帶回差（可自由設定 ）
參數設定 面板輕觸式按鍵數字設定，參數設定值斷電后永久保存，參數設定值密碼鎖定
保護方式 繼電器輸出狀態LED指示,輸入超／欠量程報警,電源欠壓或工作異常自動復位
環境溫度 -10℃～60℃
相對濕度 ≤85% RH （避免強腐蝕氣體）
供電電壓 ·(90～265) V AC (開關電源） ·DC２４Ｖ±2V（開關電源）
功 耗 ·≤4W (90～265) V AC (開關電源） ·≤4W(DC24V（開關電源）
結構材料 壓力接口：不銹鋼
感壓膜片：316L不銹鋼
電子殼體：鋁合金或鐵殼
密封橡膠圈：氟橡膠、丁腈橡膠或全密封焊接

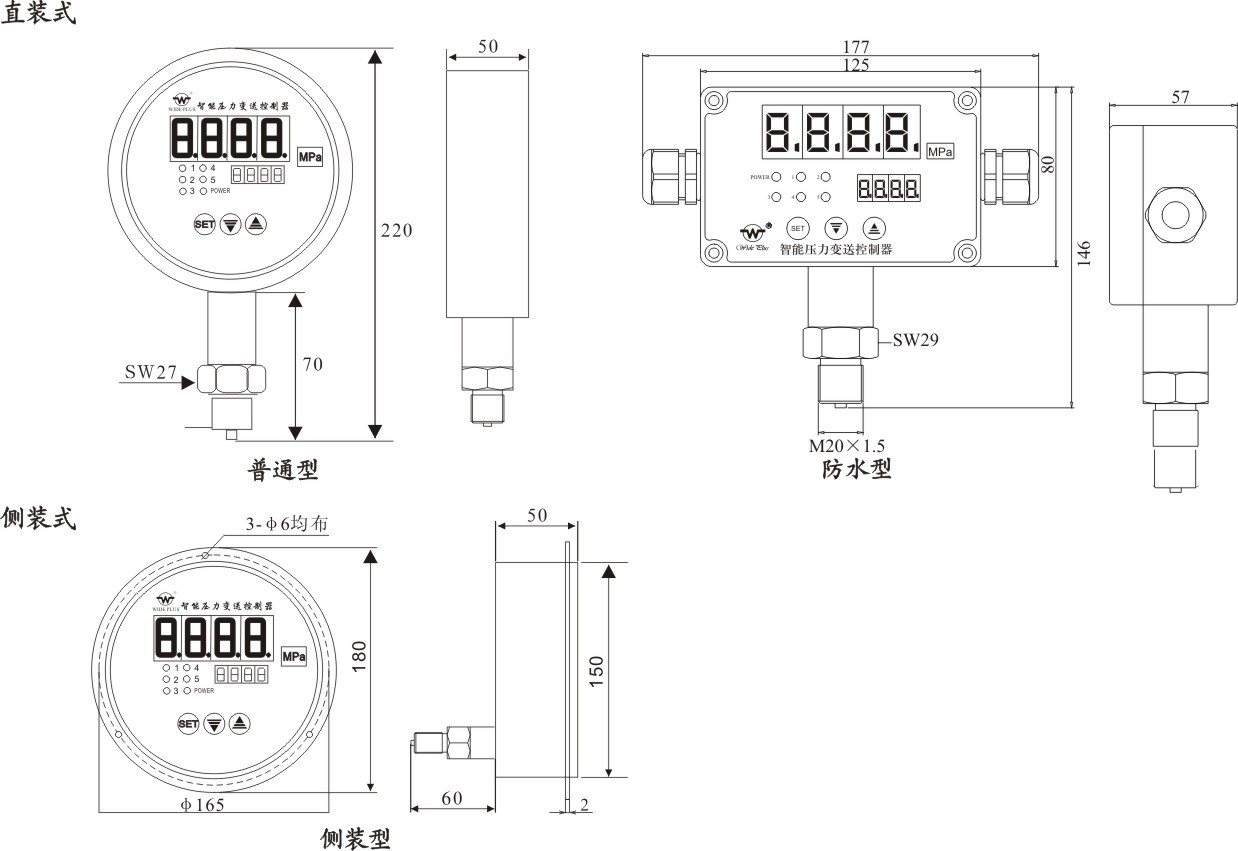

>外形尺寸(單位:mm)

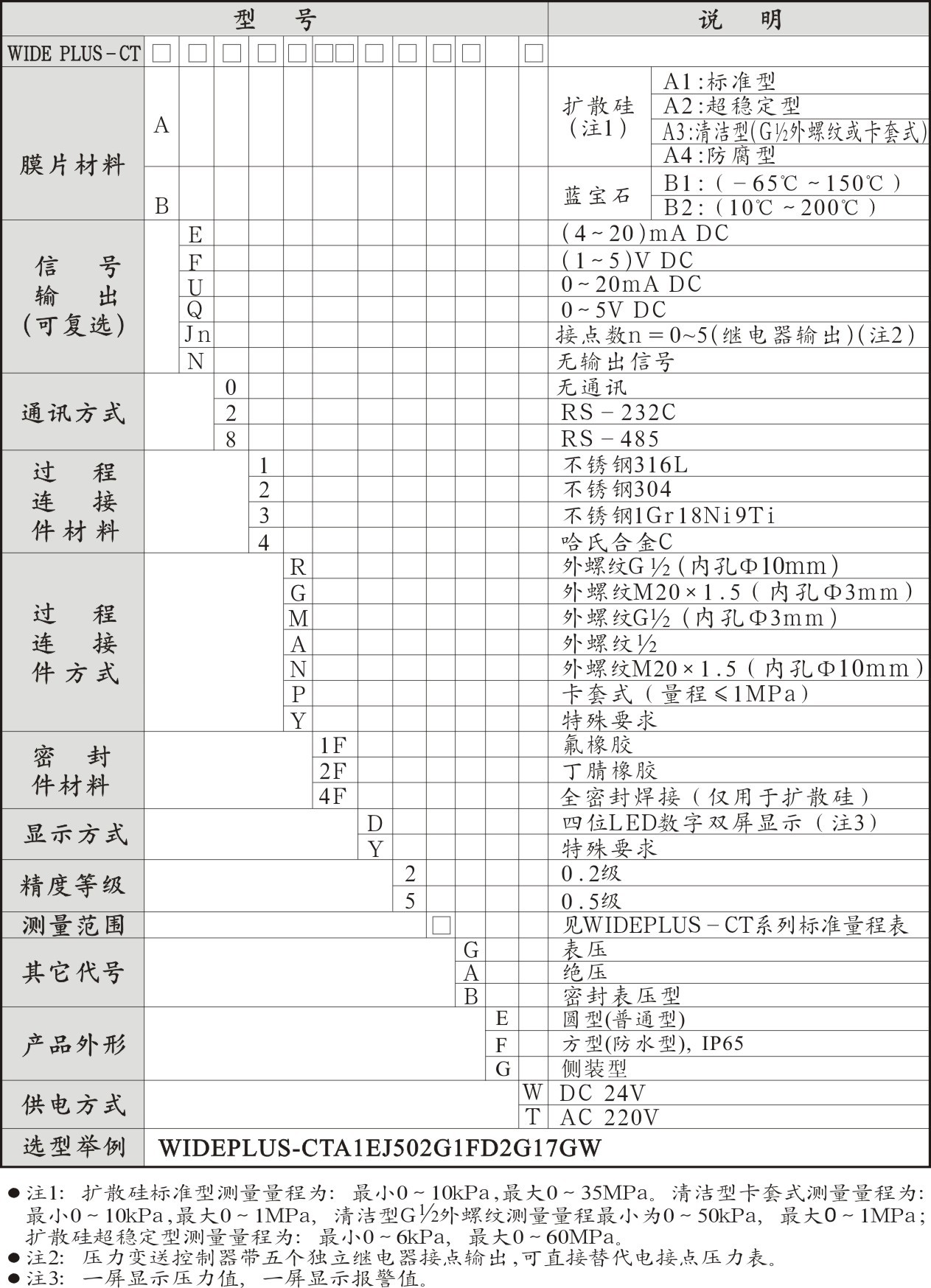

>WIDEPLUS-CT系列壓力變送控制器型譜表
