系統簡介

　　回轉窯主要適用于特種陶瓷、結構陶瓷、電子陶瓷、功能陶瓷、磁性材料、電子粉體、電子器件等領域。回轉窯控制系統采用ABB PLC實現回轉自動控制功能，保證系統運行安全、可靠。窯爐的多溫區溫度控制采用日本山武(azbil ) NX系列多通道控制模塊，具有升溫速度快、抗干擾性能強、控制精度高等特點，NX系列具有獨特的多溫區錯峰控制功能，節能降耗效果好。系統通過人機界面實現工藝溫度曲線實時顯示、多點報警顯示、歷史數據紀錄、上位通訊等功能。

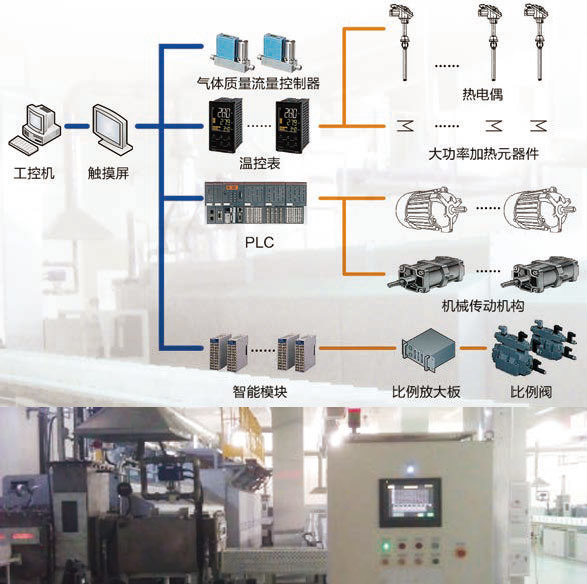

　　系統構成

　　◆ 回轉控制: 采用ABB PLC做為回轉控制器;

　　◆ 溫度控制: 采用山武多通道智能溫控模塊控制多溫區溫度;

　　◆ 人機界面: PROFACE觸摸屏，也可根據客戶要求采用其它人機界面。

　　



　　系統特點

　　◆ ABB PLC為獨立底板結構，接線方便快捷;

　　◆ ABB PLC支持市面上所有常用通訊協議，便于聯入其它系統或工廠設備管理系統;

　　◆ ABB PLC支持IEC61131-3的所有6種編程語言，方便回轉動作編程;

　　◆ 山武溫控模塊體積小,省配線,多通道;

　　◆ 山武溫控PlD控制中備有Ra-Pid(Rationaloop)及JUST-FITTER兩種算法,控制性能優越;

　　◆ 山武溫控模塊獨有的“錯峰輸出”功能使得各通道的控制輸出不同時出現最大值,有效減小電網負荷，節能環保;

　　◆ 系統適應各種復雜的工業環境(超強的抗高溫、防電磁輻射能力,長期可靠運行);

　　◆ 支持數據記錄功能，可取代傳統無紙或有紙記錄儀;

　　◆ 支持最高達400點報警歷史記錄;

　　◆ 支持SD卡和USB轉儲數據功能,便于用戶使用計算機對生產數據的歸檔和分析;

　　◆ 支持配方功能,適應加工產品品種的變更,大大縮短工藝調整周期;

　　◆ 觸摸屏支持WEB發布功能，蘋果公司終端可以在蘋果商店下載指定客戶端，在蘋果終端上能夠隨時隨地查看設備狀態和操作系統。

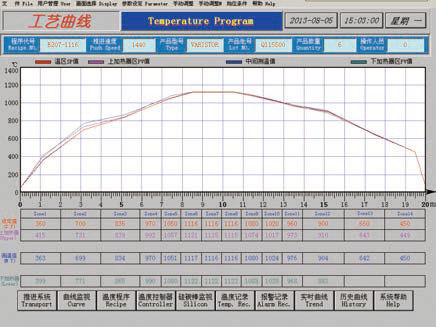

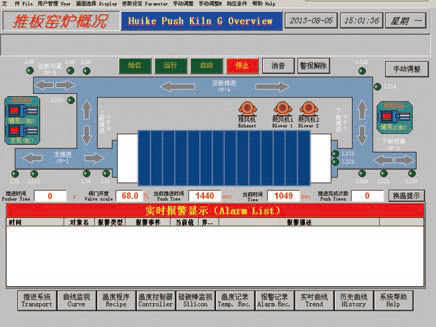

　　操作界面
