系統簡介

　　該滲碳控制系統是在總結本公司多年的熱處理控制經驗的基礎上開發的新型碳控系統,其具有控制精度高、可靠性好、兼容性好及界面友好、成本低的特點，是替換進口碳控表的理想選擇。

　　系統構成

　　◆ 主控制器:日本山武DMC50系列可編程混合控制器;

　　◆ 人機界面:日本DIGITAL公司的GC4000系列觸摸屏。

　　系統特點

　　◆ 適用爐型:井式爐、多用爐、連續爐

　　◆ 適用工藝:滲碳、碳氮共滲、光亮淬火

　　◆ 氣氛:甲醇加煤油、空氣加煤油、吸熱式氣氛、氮基氣氛

　　◆ 溫度傳感器:熱電偶K、S、B等，支持修正系數在線調整

　　◆ 碳傳感器:氧探頭。可支持Marathon、Cambridge、Monitors、Corning、AACC、NGK等多廠家氧探頭。支持修正系數在線調整

　　◆ 系統組成:單臺上位DIGITAL觸摸屏，可掛接多臺DMC50過程控制器，實現同時多臺加熱爐的控制

　　◆ 界面顯示:支持中文顯示、英文顯示、中英文同時顯示。可同時顯示控制系統參數、歷史曲線，可提示報警、顯示故障原因及對策、報警的頻數、設備動作和狀態等

　　◆ 工藝存儲量:最大可存儲200個工藝,每條工藝最多20段

　　◆ 控制精度:

　　碳勢≦±0.05CP 碳化物級別≦±1級

　　有效硬化層深度≦±0.1mm 溫度≦±0.5℃

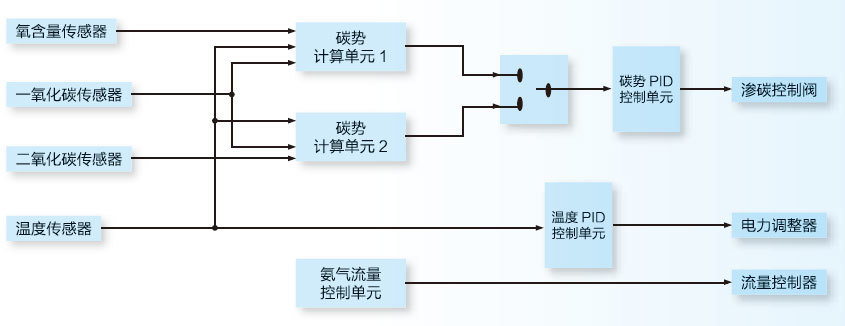

　　控制原理圖

　　

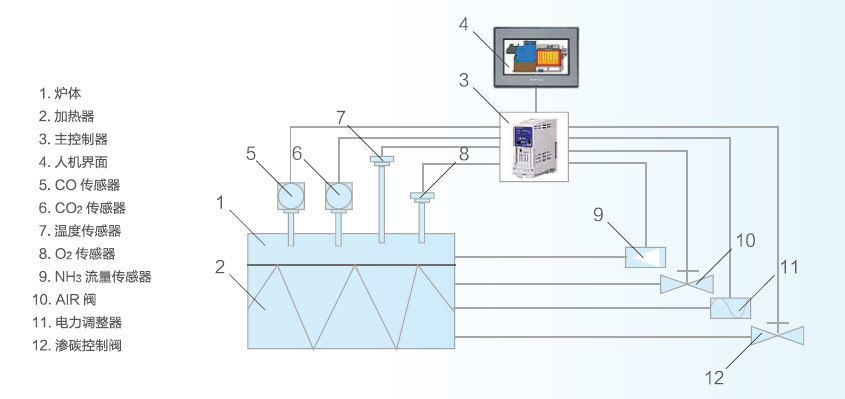

　　系統結構圖

　　

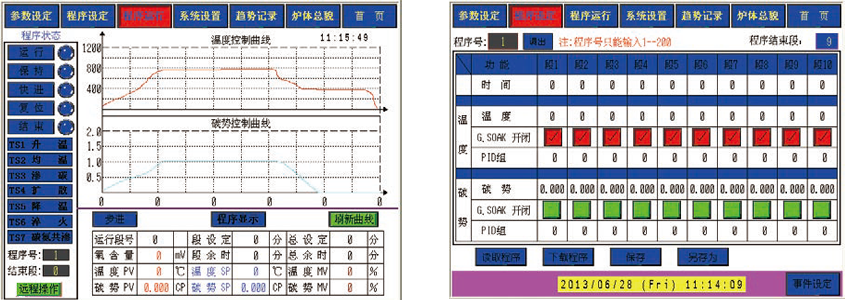

　　操作界面
