系統簡介

　　集中供熱系統由熱源(首站)、一次網、熱力站、二次網、用戶系統組成。熱力站作為熱網系統面對用戶的最后一級調節單元，熱力站的控制效果直接決定熱用戶的采暖效果。 傳統的熱力站控制中，循環泵與補水泵一般都采用工頻泵，系統在設計選型時已經決定了系統二次網的主要參數， 因此系統的適應性、擴展性及各參數的精確調整均受到極大限制。一般都存在系統運行工況失調難以消除，造成用戶冷熱不均、熱網失衡;供熱參數未能在最佳工況下運行，供熱量與需熱量不匹配。 熱力站能量調節實質上是按照熱用戶需要的熱量(負荷變化)調節熱力站輸出的熱量，以便達到節能的目的。通過PLC和變頻器對各熱力站實現智能化管理，可大大提高熱網運行的安全可靠性，使得能耗及運行成本大為降低。

　　控制功能

　　◆ 通過調節一次回水調節閥來實現一次網流量控制回路，一次網的控制指令主要由熱網調度中心根據全網平衡算法下發;

　　◆ 根據室外溫度及實際供熱需求，通過調節二次網循環泵及補水泵轉速來實現二次網的調節回路，避免能源浪費;

　　◆ 二次網循環泵及補水泵轉速則由站內PLC系統依據各熱力站所帶熱網的實際情況計算得出;

　　◆ 改變二次網補水系統傳統的控制方式，減少二次網系統的水力損失。

　　



　　系統方案

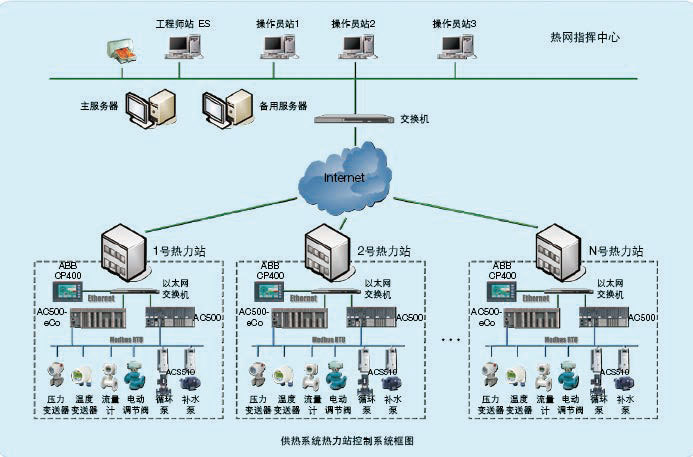

　　采用ABB PLC和變頻器的熱力站自動控制系統，具有對各熱力站運行的自動監控與調節等功能。ABB PLC能夠靈活的完成室外溫度補償、自動補水、溫度調節、流量調節等自動控制環節，實現節能。

　　ABB PLC(AC500-eCo 或AC500)和變頻器(ACS510)為核心的方案具有下述功能：

　　



　　◆ 充分發揮變頻器的調速和節能的優點及PLC配置靈活、控制可靠、編程方便的優點，使整個系統的穩定性有了可靠保障;

　　◆ 過去主要依靠人工調節的控制手段得到了徹底改善，熱網的運行得到合理控制，失調現象得到了有效的解決，消除了熱網中各站冷熱不均的現象;

　　◆ 按需供熱、節能降耗，改變了不合理的小溫差大流量運行方式，既保證了遠端客戶的供熱需要又避免了近端用戶的過熱現象，直接提高了熱網的供熱效果;

　　◆ 監控運行工況的相關數據，實現量化管理，充分發揮集中供熱優越性，實現熱網運行管理自動化。通過熱力站自動控制系統的投運，過去主要依靠人工調節的控制手段得到了徹底改善，熱網的運行得到合理控制，實現了熱力站的無人值守。

　　應用說明

　　

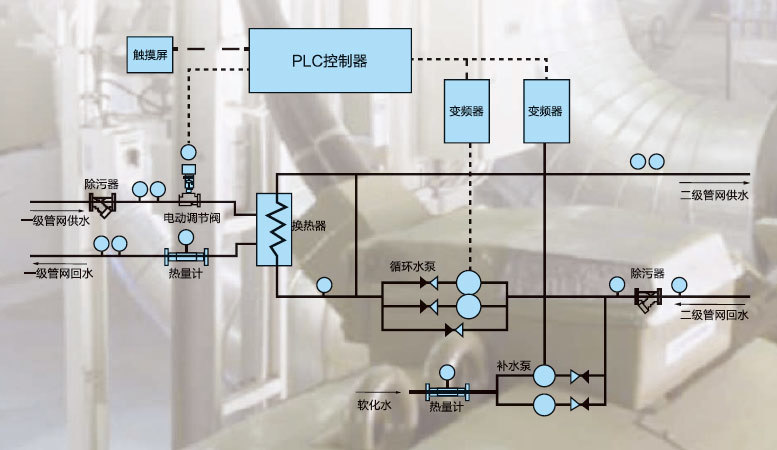

　　◆ 一次網回路控制中主要的參考對象為熱力站一、二次網供回水溫度;一次網控制的對象為一次網調節閥;控制目的為提供熱力站必須的供暖熱量;

　　◆ 在熱力站循環泵控制中，可以采用供回水溫差結合供回水壓差控制的方式，實現小流量大溫差的運行模式。這種調整可以起到節約電能及熱能的效果;

　　◆ 二次網的補水控制采用的是定壓控制，補水泵的轉速根據當前壓力與目標壓力的差值均勻調整，從而避免補水泵在啟動和停止時對二次網系統的沖擊;

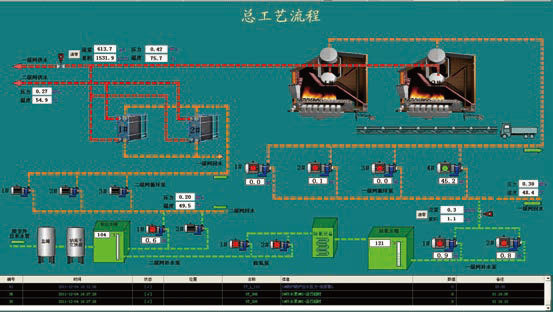

　　◆ 在人機界面上，可以通過操作面板任意調節系統所需的各種運行狀態，例如：一、二次網供回水溫度及溫差，變頻器最大最小運行頻率等，并可隨時查閱以往運行記錄。根據用戶要求可將當前參數以畫面、曲線、報表的形式在屏幕上顯示;

　　◆ 通過PLC實時采集熱力站各運行參數，如:換熱器的出水回水溫度和壓力、回水電動調節閥開度、水泵和電動調節閥運行狀態等。
