系統簡介

　　現代工業生產過程中，普遍存在著熱量利用率低下，排放煙氣溫度過高，熱量浪費等問題。余熱回收鍋爐即是將工業設備所排放的高溫?zé)煔饨?jīng)過換熱器加熱，生成熱水或者水蒸汽，從而達到利用余熱、節約能源的目的。我公司根據余熱回收設備的特點，結合多年的控制經驗，基于ABB AC500系列PLC開發了本套控制系統。

　　控制功能

　　◆ 大汽包和小汽包的液位采用三沖量調節的控制方式進行控制，以保證液位的真實準確;

　　◆ 大汽包的排氣壓力，均與排空閥聯鎖，以保護設備的正常、安全生產;

　　◆ 實現低液位時自動進水，高液位時自動關閥的功能;

　　◆ 對生產過程中產生的煙氣采用分程控制的方式進行控制和對比分析;

　　◆ 上位機對各個重要測量值的數據實時記錄，并對產量(生成的水蒸氣)進行累積，以便和進入的軟化水進行對比，提高生產效率。

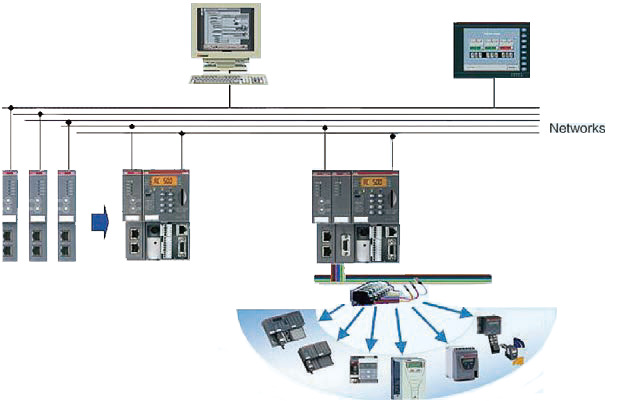

　　系統結構

　　◆ 控制系統: 由PLC,變頻器等組成;

　　◆ 人機界面∶ ABB觸摸屏或者工控機。

　　



　　系統特點

　　◆ 系統實時顯示溫度、壓力、流量等參數信息，并對部分監視點進行報警和記錄，方便客戶查詢數據，以提高企業效益，同時提高能源利用率;

　　◆ 現場大小汽包液位均采用三沖量調節的計算算法，使得液位準確，以便最后得出的氣體產量更加接近真實;

　　◆ 運用數據庫管理系統，保存時間長，調用簡便;

　　◆ 該系統ABB PLC與儀表，變頻器及上位機設備均采用總線方式通訊，使系統對整個現場設備有著很高的控制效果，并節約成本;

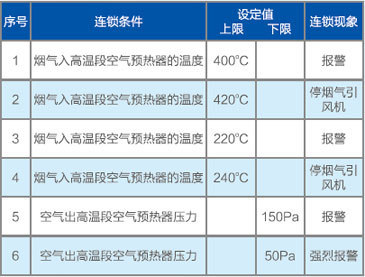

　　◆ 系統操作簡便，整個系統的安全性較高，采用了多重保護和聯鎖。

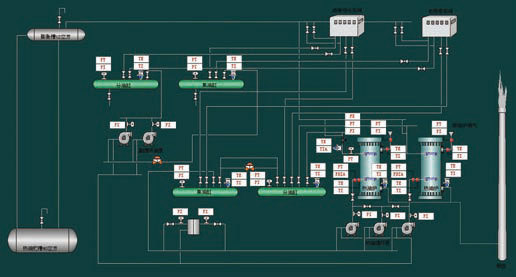

　　操作界面
